Ansys HFSS ile Elektromanyetik Tasarımlarda Mükemmellik
Yüksek frekanslı elektromanyetik analiz ihtiyaçlarınızda sektördeki en güçlü çözüm ortağınız olan Ansys HFSS, karmaşık RF, mikrodalga ve yüksek hızlı elektronik tasarımlarını simüle etmek için endüstri standardı yazılımdır. FE-TECH İleri Mühendislik olarak, Ansys’in Türkiye distribütörü olmanın yanı sıra, HFSS projelerinizde uzman mühendislik desteği sağlıyoruz.
🔍 Ansys HFSS Nedir?
HFSS (High Frequency Structure Simulator), 3D elektromanyetik alan çözümleri sunan, FEM (Sonlu Elemanlar Yöntemi) tabanlı bir simülasyon aracıdır. Radyo frekansları (RF), mikrodalga, milimetrik dalga ve yüksek hızlı dijital sinyal tasarımları için kullanılır. HFSS, otomatik adaptif meshleme ve gelişmiş çözüm algoritmaları sayesinde, tasarımlarınızda yüksek doğrulukta sonuçlar sağlar.
📶 Hangi Alanlarda Kullanılır?
Ansys HFSS, aşağıdaki mühendislik disiplinlerinde yaygın olarak kullanılır:
📡 Anten ve RF Komponent Tasarımı
- Patch antenler, dipol antenler, array yapıları
- Güç bölücüler, filtreler, yönlü bağlaçlar (coupler)
- Waveguide ve koaksiyel yapılar
📶 5G, IoT ve Kablosuz Haberleşme Sistemleri
- mmWave antenler
- MIMO sistemler
- Beamforming yapılar
🧠 Yüksek Hızlı Dijital Tasarım
- DDR, PCIe, HDMI gibi protokollerde Sinyal Bütünlüğü (SI)
- Güç Bütünlüğü (PI) ve zayıf EMC/EMI noktalarının analizi
🖥️ PCB ve IC Paketleme
- Çip paketleri, ball grid array (BGA) analizleri
- Die-to-die bağlantı tasarımları
- EMC/EMI uyumluluk değerlendirmeleri
🚗 Otomotiv Radar ve RF Sensör Sistemleri
- 24 GHz, 77 GHz radar sensör simülasyonları
- Radar çapraz konuşma (radar-to-radar interference) analizi
⚙️ Uyumlu Araçlar ile Entegre Çalışma
HFSS, Ansys Electronics Desktop (AEDT) platformu içinde çalışır ve aşağıdaki araçlarla entegre şekilde kullanılabilir:
- Ansys Circuit Designer: HFSS modelleriyle devre düzeyinde RF/mikrodalga simülasyonu
- Ansys SIwave: PCB düzeyinde sinyal ve güç bütünlüğü analizi
- Ansys EMIT: Karmaşık elektromanyetik girişim (EMI) analizleri
- Ansys Icepak: Termal etkilerin HFSS ile eşlenik analizi
- Ansys Mechanical: Elektromanyetik kuvvetlerin yapısal analiziyle entegrasyon
- HFSS Scripting: Python ve VBScript ile tam otomasyon
🛠️ HFSS Nasıl Kullanılır? Temel İş Akışı
- Geometri Oluşturma veya İçe Aktarma
- Parametrik modelleme (box, cylinder, polyline vb.)
- HFSS CAD dosyalarını doğrudan okuyabilir (SAT, STEP, IGES)
- Malzeme Atama
- Ansys Material Library'den dielektrik, metal, ferrit gibi malzeme tanımı
- Sınır Koşulları ve Portlar
- Radiation boundary, perfect E/H boundary, wave port, lumped port gibi seçenekler
- Çözüm Ayarları
- Adaptif meshleme (lambda/10 kriteri)
- Frekans sweep tanımlama (Discrete veya Interpolated)
- Sonuç Görselleştirme

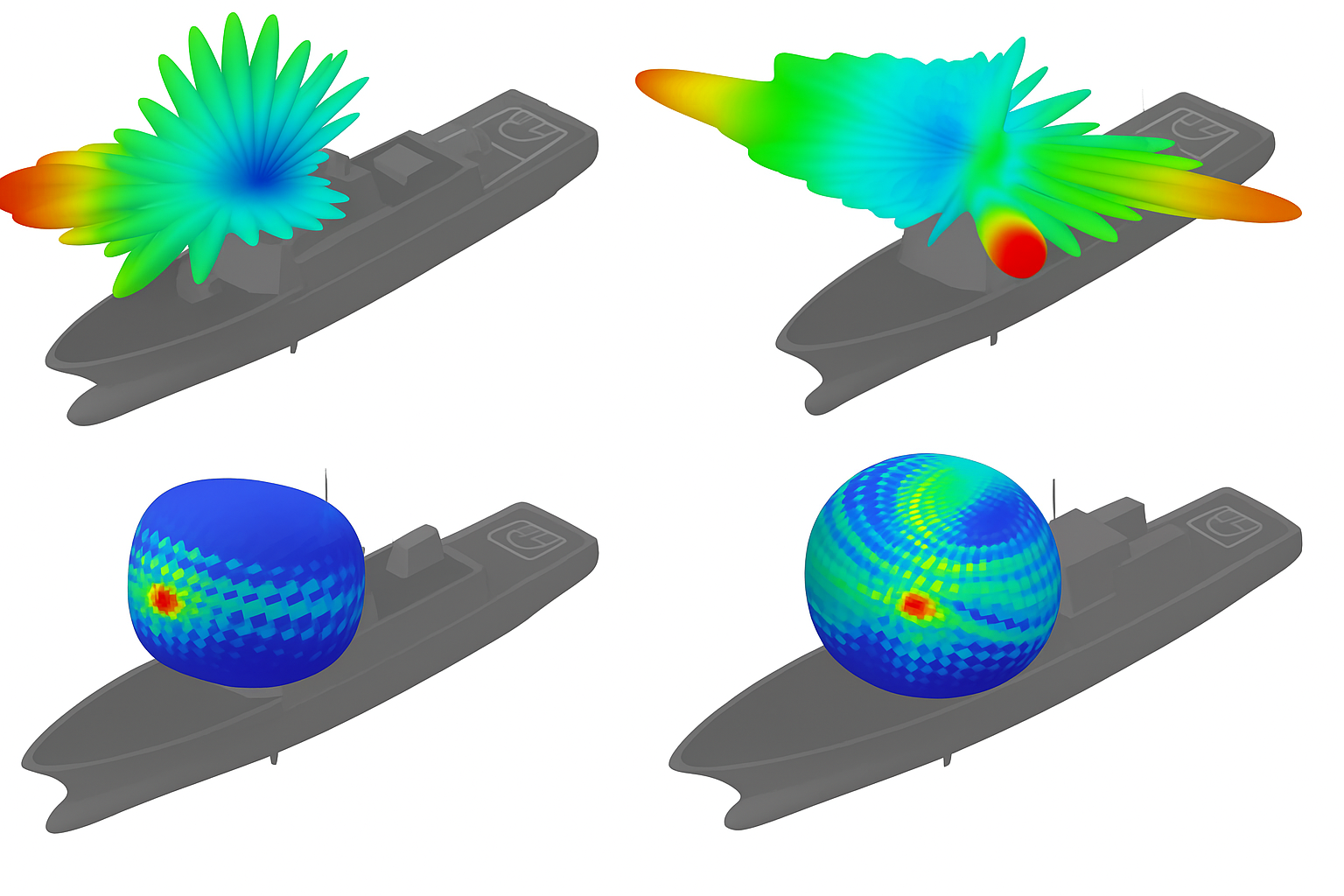

- S-parametreler, E/H alan dağılımları, far field radiation pattern
🎯 Neden HFSS? Avantajları Nelerdir?
✅ Endüstri lideri doğrulukta çözümler
✅ Otomatik adaptif meshleme ile yüksek verimlilik
✅ Entegre devre-elektromanyetik-sıcaklık yapısal analiz
✅ Kullanıcı dostu arayüz ve script destekli otomasyon
✅ Geniş malzeme kütüphanesi ve hazır template'ler
FE-TECH Olarak Size Ne Sunuyoruz?
🎓 Uygulamalı Eğitimler: HFSS’e girişten ileri seviye analizlere kadar teknik eğitim
📁 Proje Desteği: Tasarımlarınız için özel simülasyon desteği
🛠️ Kurulum ve Lisans Danışmanlığı: Doğru lisans tipi ve konfigürasyon önerileri
📞 Teknik Destek: Ansys uzman mühendislerimizle birebir destek
🌐 Akademik İş Birlikleri: Üniversitelere özel çözümler ve Ar-Ge desteği
