Ansys HFSS ile Yüksek Frekanslı Elektromanyetik Simülasyonlar: Derinlemesine Teknik İnceleme ve Uygulama Rehberi

Ansys HFSS ile Yüksek Frekanslı Elektromanyetik Simülasyonlar: Derinlemesine Teknik İnceleme ve Uygulama Rehberi


Yüksek frekanslı tasarım artık modern mühendislik uygulamalarının ayrılmaz bir parçasıdır. 5G iletişim sistemleri, radar teknolojileri, IoT antenleri, yüksek hızlı PCB’ler ve EMC/EMI uyumluluğu gibi alanlarda başarılı olmak, doğru elektromanyetik modelleme yeteneğine bağlıdır. İşte bu noktada Ansys HFSS (High Frequency Structure Simulator) devreye girer.

📌 Ansys HFSS Nedir?

Ansys HFSS, sonlu elemanlar yöntemi (FEM) tabanlı, 3D elektromanyetik alan çözümlerini yüksek hassasiyetle hesaplayabilen bir simülasyon aracıdır. Maxwell denklemlerinin zamandan bağımsız çözümünü gerçekleştirerek, özellikle rezonans, yayılım, yansıma, gecikme ve empedans uyumu gibi kavramları frekans alanında çözümler.

📐 Matematiksel Temel ve Çözüm Yöntemleri

HFSS çözümünü zayıf formda Helmholtz denklemleri üzerinden gerçekleştirir. Vektörel elektromanyetik dalga denklemleri şöyle tanımlanır:

∇×(μ−1∇×E⃗)−ω2εE⃗=−jωJ⃗\nabla \times \left( \mu^{-1} \nabla \times \vec{E} \right) - \omega^2 \varepsilon \vec{E} = -j \omega \vec{J}∇×(μ−1∇×E)−ω2εE=−jωJ

Bu denklemde:

E⃗\vec{E}E: elektrik alan

ω=2πf\omega = 2\pi fω=2πf: açısal frekans

ε,μ\varepsilon, \muε,μ: malzeme dielektrik ve manyetik geçirgenlikleri

J⃗\vec{J}J: akım yoğunluğu

HFSS bu denklemi yüksek dereceli tetrahedral elemanlar üzerinden çözer. Otomatik adaptif meshleme, kullanıcı müdahalesine gerek duymadan çözüm doğruluğunu artırır.

🧠 HFSS Modellerinin Uygulama Alanları

1. Patch Anten Tasarımı

Substrat ve patch parametreleri doğrudan tanımlanır.

Koaksiyel veya microstrip feed uyarımı kullanılabilir.

Return Loss (S11), kazanç, VSWR, directivity gibi çıktılar elde edilir.

2. Waveguide ve Rezonatör Tasarımı

Kutu rezonatörler, dielektrik rezonatör antenler, SIW yapılar detaylı modellenebilir.

Mod türleri (TE, TM, TEM) çıkarılabilir.

Rezonans frekansları yüksek hassasiyetle tespit edilir.

3. Yüksek Hızlı PCB ve Paketleme (3D Layout)

Via, pad, ground return, stripline vs. detaylar modellenebilir.

Differential pair ve single-ended hatlar için eye diagram, TDR, S-Parametre analizi yapılabilir.

4. EMC/EMI Simülasyonları

Kapsayıcı kutular, kablo ekranlaması, radiated emissions ve coupling analizleri yapılabilir.

Açık alan simülasyonu için PML (Perfectly Matched Layer) ve Radiation Boundary kullanılır.

⚙️ HFSS ile Simülasyon Adımları (Gelişmiş Kullanım)

A. Modelleme

HFSS içinde veya harici CAD dosyaları üzerinden (STEP, IGES) geometri oluşturulabilir.

HFSS 3D Layout, PCB içeri aktarımları için uyumludur (Gerber, ODB++, IPC2581).

B. Malzeme Tanımları

Frekansa bağlı εr(f), σ(f), tanδ(f) gibi dispersif malzemeler desteklenir.

Anizotropik, ferrit, dielektrik rezonatör gibi gelişmiş tanımlar mevcuttur.

C. Port ve Sınır Şartları

Wave Port, Lumped Port, Terminal Port gibi farklı port tipleri

Open (Radiation), PEC/PMC, Impedance, Master-Slave boundary tanımları

D. Mesh Kontrolü

Adaptif çözüm: hedeflenen konverjans değeri üzerinden otomatik refinement

λ/10 mesh yoğunluğu önerilir (frekans bağımlı çözünürlük)

E. Çözüm Tipleri

Modal çözüm (S-parametreler)

Eigenmode analizi (rezonans frekanslarının çıkarılması)

Full-wave analiz (alan dağılımları)

Time-domain çözüm (Transient Solver)

F. Postprocessing

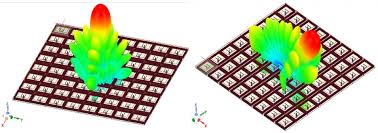

Far-Field Analysis: Radiation pattern, Gain, Directivity

Near-Field Analysis: E/H vektör haritaları

SAR (Specific Absorption Rate) hesaplamaları

Smith Chart, Z/Y parametreleri

📊 Örnek Simülasyon: 2.45 GHz Rectangular Patch Anten Tasarımı

📁 Proje Parametreleri:

Substrat: Rogers RO4003, εr = 3.55, tanδ = 0.0027, h = 1.524 mm

Patch Boyutu: 38 mm x 28.8 mm

Uyarma: 50 ohm koaksiyel probe

Mesh Yoğunluğu: Min λ/15, otomatik adaptif

📈 Sonuçlar:

S11 @ 2.45 GHz: -34.2 dB

VSWR: 1.04

Peak Gain: 7.1 dBi

Radiation Efficiency: %92

E-Plane Radiation Pattern: Omnidirectional, linearly polarized

Bu sonuçlar, HFSS’in doğru parametrik modelleme ve çözüm kapasitesini gözler önüne seriyor.

🛠️ HFSS ile Otomasyon: Scripting & Parametrik Analiz

HFSS içinde Optimetrics modülü ile parametrik taramalar, optimizasyon algoritmaları (genetik algoritma, gradient-based), ve sensitivity analizleri yapılabilir.

Ayrıca VBScript ve Python API desteğiyle batch çözümler, varyasyon analizleri ve makine öğrenmesi ile entegrasyon mümkündür.

python

KopyalaDüzenle

oDesign.CreateFrequencySweep(  "Setup1",  ["NAME:Sweep1", "IsEnabled:=", True, "StartValue:=", "2GHz", "StopValue:=", "3GHz", "StepSize:=", "10MHz"] )

🔄 HFSS Çözüm Türleri Karşılaştırması

Analiz TürüAçıklamaKullanım Alanı
ModalS-parametre, empedans, rezonans tespitiFiltre, anten, devre
EigenmodeRezonans frekansları, mod şekilleriRezonatörler, kavite
Driven TerminalUyarım-tabanlı full-wave analizGenel amaçlı
TransientZaman-domain çözümRadar, sinyal gecikmesi
Hybrid SolverFEM + IE birleşimiBüyük açık alan problemleri



🧩 HFSS ile Diğer Modüller Entegrasyonu

HFSS + Icepak: Termal-elektromanyetik ortak analiz

HFSS + SIwave: SI/PI analizi

HFSS + Mechanical: FSI ve yapısal analiz

HFSS + AEDT Optimetrics: Otomatik optimizasyon ve sweep işlemleri

🔐 EMC/EMI Simülasyonlarında HFSS Kullanımı

HFSS, elektromanyetik uyumluluk (EMC) ve girişim (EMI) problemlerinde screening effectiveness, radyasyon seviyeleri, kabin rezonansları, ground bounce gibi parametrelerin doğrulukla analizini sağlar.

EMC direktiflerine uygun tasarım için HFSS ile filtreleme, ekranlama ve yalıtım etkileri analiz edilebilir.

✅ Sonuç ve Mühendislik Önerileri

Ansys HFSS, RF/mikrodalga, anten mühendisliği ve yüksek frekanslı elektronik sistemlerin tasarımı için endüstri standardı bir çözümdür. Özellikle aşağıdaki ihtiyaçlar için tercih edilmelidir:

Çoklu fizik ve yüksek frekansta doğruluk isteyen tasarımlar

Kompleks geometri ve materyal yapıları

EMC/EMI ve RF uyumluluğu
