HFSS Analizi: Yüksek Frekans Elektromanyetik Simülasyonun Mühendislik Temelleri ve Endüstriyel Uygulamaları

ANSYS HFSS (High Frequency Structure Simulator), yüksek frekans elektromanyetik alan problemlerinin çözümü için geliştirilen, frekans domeninde tam dalga (full-wave) çözüm yapan bir 3B elektromanyetik simülasyon yazılımıdır.

HFSS özellikle şu alanlarda mühendislik standardıdır:

• RF ve mikrodalga bileşen tasarımı
• Anten performans doğrulaması
• Radar ve savunma sistemleri
• EMI/EMC analizleri
• Yüksek hızlı PCB ve SI/PI çalışmaları

Yüksek frekanslı sistemlerde lumped yaklaşım geçerliliğini kaybeder. Dalga yayılımı, faz kayması, kuplaj ve sınır etkileri kritik hale gelir. Bu noktada tam dalga çözüm gereklidir.

 Elektromanyetik Temel: HFSS Hangi Denklemleri Çözer?

HFSS doğrudan Maxwell denklemlerini çözer.

Frekans domeninde Maxwell denklemleri:

∇×E=−jωμH\nabla \times \mathbf{E} = -j\omega\mu \mathbf{H}∇×E=−jωμH ∇×H=J+jωεE\nabla \times \mathbf{H} = \mathbf{J} + j\omega\varepsilon \mathbf{E}∇×H=J+jωεE

HFSS bu denklemleri:

• Vektörel sonlu elemanlar yöntemi (Vector FEM)
• Edge-based basis functions
• Adaptive mesh refinement

kullanarak çözer.

Bu yaklaşım sayesinde:

• Yüzey akımları doğru hesaplanır
• Dielektrik sınırlar doğru temsil edilir
• Rezonans modları hassas şekilde yakalanır

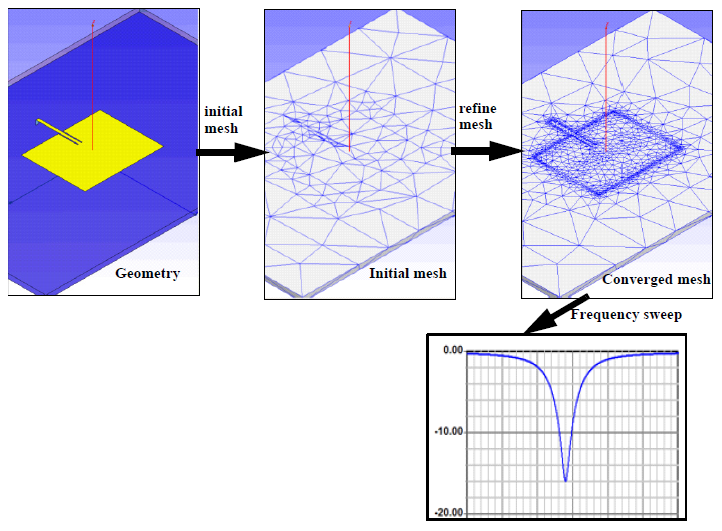

 Çözüm Metodolojisi: FEM Yaklaşımı

HFSS çözüm süreci:

1️⃣ Geometri Tanımı

3B CAD model (anten, waveguide, housing, PCB vb.)

2️⃣ Malzeme Tanımı

• Dielektrik sabiti (εr)
• Manyetik geçirgenlik (μr)
• İletkenlik (σ)
• Loss tangent

3️⃣ Sınır Koşulları

• Perfect Electric Conductor (PEC)
• Radiation boundary
• PML (Perfectly Matched Layer)
• Symmetry planes

4️⃣ Port Tanımları

• Wave port
• Lumped port
• Terminal port

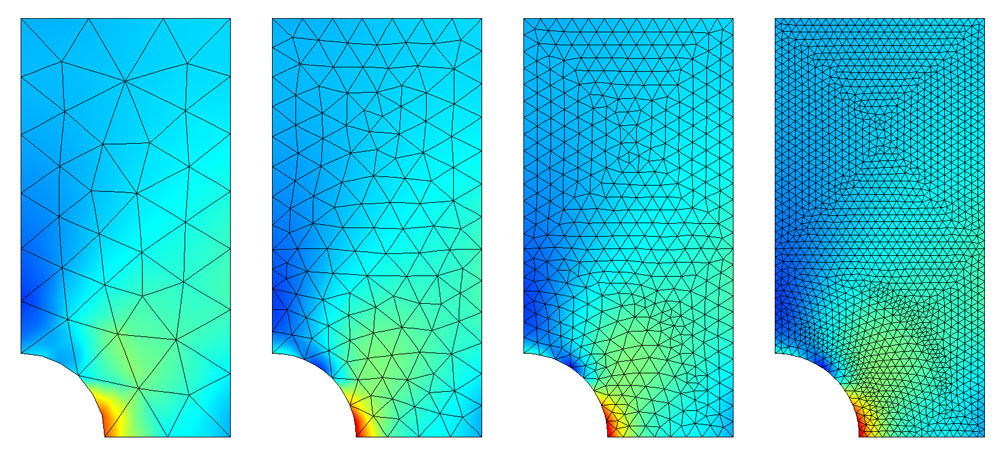

5️⃣ Mesh Oluşturma

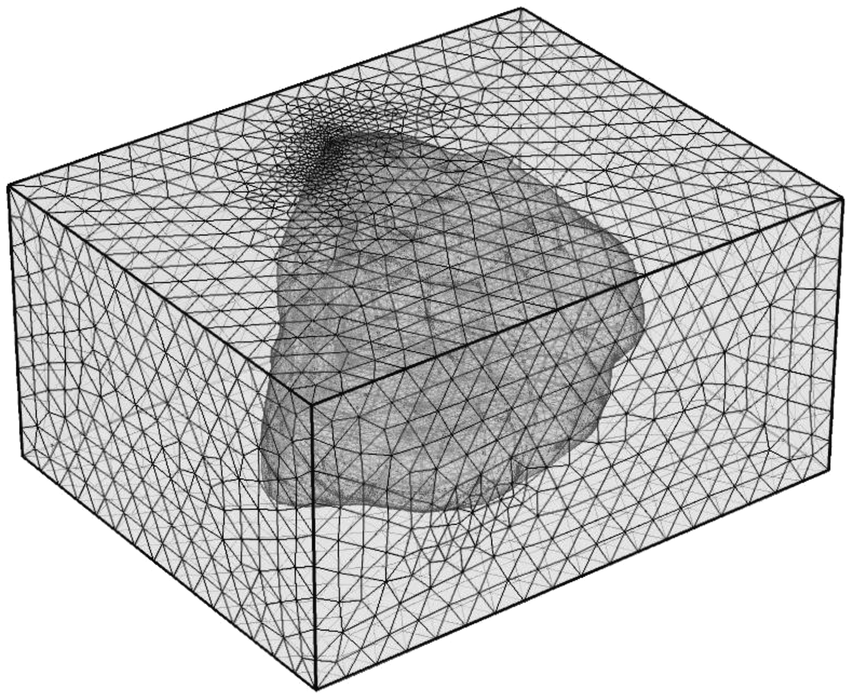

HFSS tetrahedral mesh kullanır. Adaptif mesh algoritması:

• Yüksek alan gradyanı olan bölgeleri sıklaştırır
• Çözüm hatasını iteratif olarak düşürür
• Konverjans kriteri sağlanana kadar devam eder

Bu, özellikle rezonans yapılarında kritik önemdedir.

 Çözüm Türleri (Solution Types)

 HFSS ile Yapılan Kritik Analiz Türleri

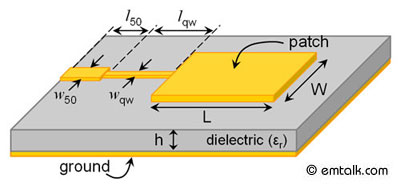

 Anten Analizi

• Return Loss (S11)
• VSWR

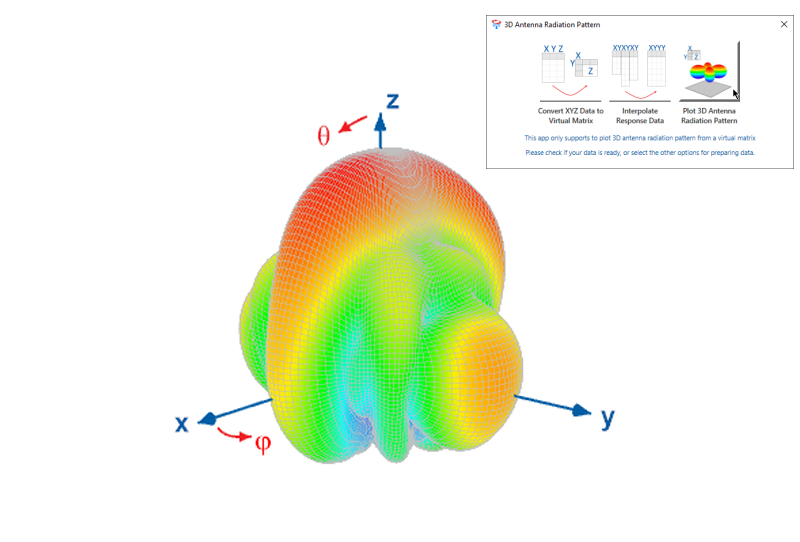

• Radiation pattern
• Gain / Directivity
• Efficiency
• Polarizasyon

Anten tasarımında en kritik parametre:

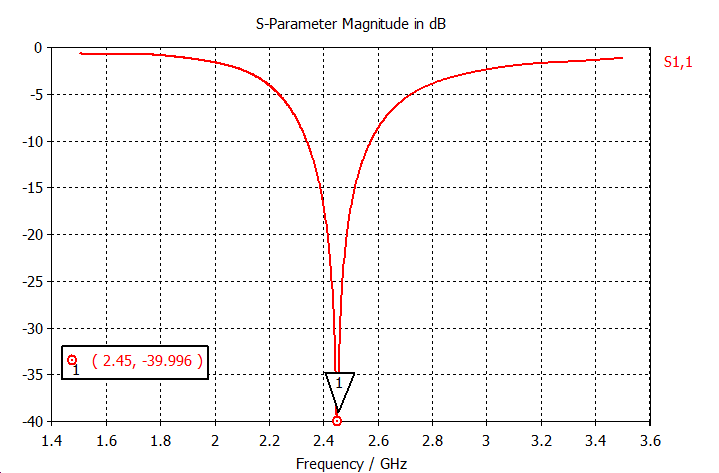

S11<−10 dBS_{11} < -10 \text{ dB}S11​<−10 dB

Bu, gücün %90’dan fazlasının iletildiği anlamına gelir.

 RF & Mikrodalga Bileşenleri

• Band-pass / low-pass filtre
• Coupler
• Power divider
• Waveguide yapıları
• Rezonatörler

HFSS, çoklu mod yayılımını hesaba katar. Özellikle 10 GHz üzeri sistemlerde tam dalga çözüm zorunludur.

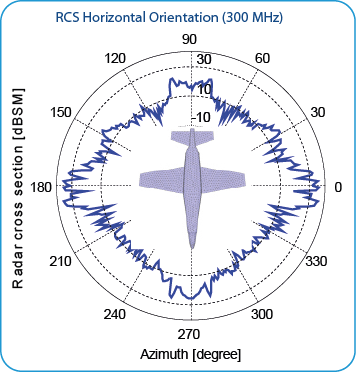

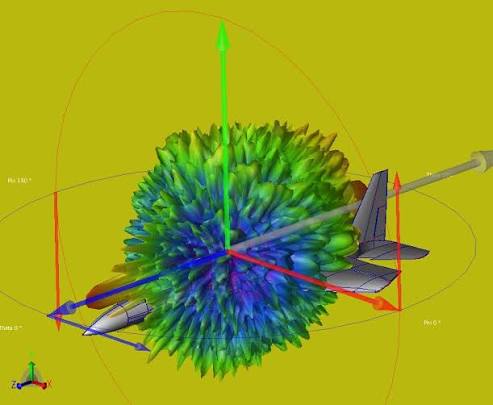

 Radar Cross Section (RCS)

4

Savunma projelerinde kritik bir analizdir.

RCS tanımı:

σ=4πR2∣Es∣2∣Ei∣2\sigma = 4\pi R^2 \frac{|E_s|^2}{|E_i|^2}σ=4πR2∣Ei​∣2∣Es​∣2​

HFSS SBR+ solver ile büyük platform analizleri yapılabilir.

 EMI / EMC Analizi

• Sistem içi kuplaj
• PCB radyasyon
• Kalkanlama etkinliği
• Elektronik muhafaza tasarımı

HFSS, near-field ve far-field hesaplayarak EMI risklerini ortaya çıkarır.

 SI / PI Analizi (Yüksek Hızlı Elektronik)

Yüksek hızlı PCB tasarımında:

• Crosstalk
• Reflections
• Power plane rezonansları
• Return path problemleri

HFSS 3D Layout modülü ile detaylı analiz yapılabilir.

 HFSS vs Düşük Frekans Çözücüler

 FE-TECH Perspektifinden Çok Disiplinli Yaklaşım

FE-TECH’in mevcut analiz kabiliyetleri:

• Yapısal analiz (ANSYS Mechanical)
• Darbe & balistik (LS-DYNA)
• Akışkanlar Dinamiği (Fluent)
• Kauçuk Yorulma (Endurica)
• Standart doğrulama (SDC Verifier)

HFSS ile birlikte:

✔ Anten titreşim etkisi → Mechanical + HFSS
✔ Radar housing deformasyonu → Structural + EM coupling
✔ EMI kaynaklı performans düşüşü → Multi-physics analiz

Bu yaklaşım özellikle savunma ve otomotiv projelerinde kritik avantaj sağlar.

 HFSS Analizinde Karşılaşılan Zorluklar

• Büyük model boyutları
• Yüksek RAM ihtiyacı
• Mesh optimizasyon gereksinimi
• Yanlış boundary seçiminin hatalı sonuç üretmesi
• Konverjans problemleri

Bu nedenle deneyimli mühendislik yaklaşımı gereklidir.

HFSS analizi, yüksek frekans elektromanyetik tasarımlarda:

• Prototip maliyetini düşürür
• Performans doğrulamasını hızlandırır
• EMI risklerini azaltır
• Savunma ve telekom projelerinde güvenilirlik sağlar

FE-TECH İleri Mühendislik olarak, yüksek frekans elektromanyetik analiz projelerinizde tasarım doğrulama, optimizasyon ve teknik raporlama desteği sunmaktayız.
