ANSYS ile Isı Transferi Analizi
Termal performansın sayısal yöntemlerle değerlendirilmesi

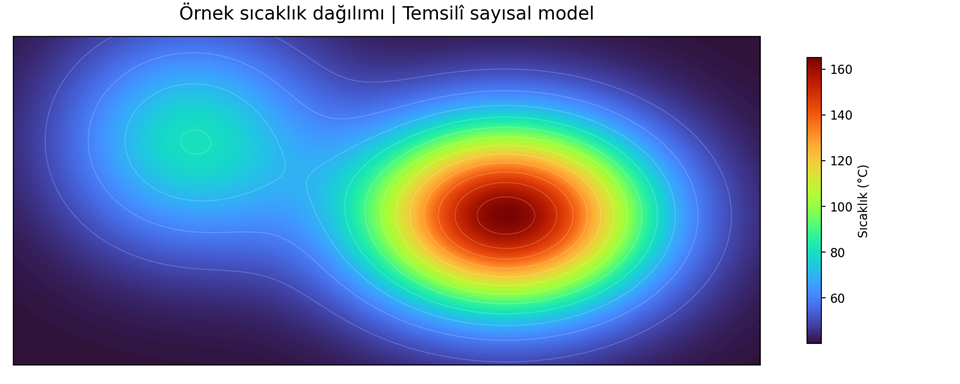

Şekil 1. Temsilî sıcaklık dağılımı. Görsel, gerçek bir ANSYS proje çıktısı değildir.
Endüstriyel ürünlerin tasarımında sıcaklık; performansı, malzeme davranışını ve çalışma güvenilirliğini etkiler. ANSYS ile ısı transferi analizi, sistemlerde sıcaklığın nasıl dağıldığını, ısının hangi yollarla aktarıldığını ve farklı çalışma koşullarının termal davranışı nasıl değiştirdiğini sayısal olarak değerlendirmeye yardımcı olur.
Isı transferi analizi nedir?
Isı transferi analizi, sıcaklık farklarının neden olduğu enerji aktarımını inceler. Üç temel mekanizma iletim (conduction), taşınım (convection) ve ışınımdır (radiation). Gerçek sistemlerde bu mekanizmalar birlikte bulunabilir.

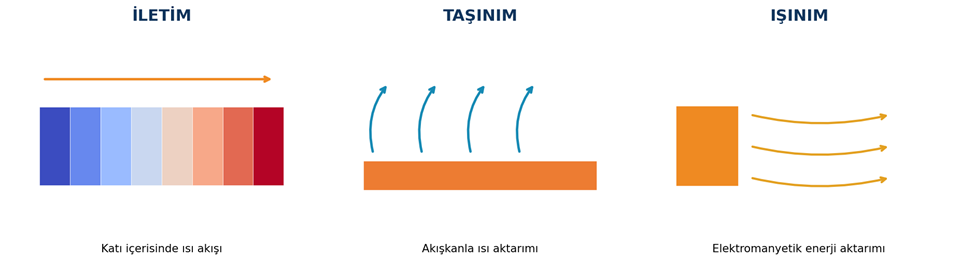

Şekil 2. Üç temel ısı transferi mekanizmasının şematik gösterimi.
ANSYS ile hangi analizler yapılabilir?
Kararlı durum (Steady-State Thermal)
Sıcaklık dağılımının zamanla değişmediği çalışma koşullarını inceler. Sürekli çalışan makine gövdeleri ve ekipmanlar için uygundur.
Zamana bağlı (Transient Thermal)
Isınma, soğuma ve değişken termal yükler altında sıcaklığın zamanla değişimini hesaplar.
Birleşik ısı transferi (CHT)
Katıdaki iletim ile akışkandaki taşınımı birlikte ele alır. Soğutma kanalları ve ısı eşanjörleri gibi sistemlerde ANSYS Fluent kullanılabilir.
Termal-yapısal eşleştirme
Hesaplanan sıcaklık alanı yapısal analize aktarılarak sıcaklık kaynaklı genleşme, deformasyon ve gerilmeler değerlendirilebilir.

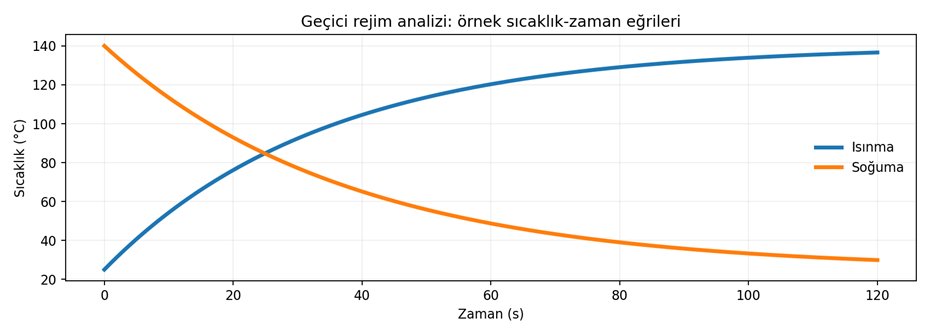

Şekil 3. Örnek ısınma ve soğuma eğrileri; açıklama amaçlı sentetik veriler.
Analizde değerlendirilen temel parametreler
| Parametre | Mühendislikte anlamı |
| Sıcaklık dağılımı | Kritik sıcaklık bölgelerinin tespiti |
| Isı akısı | Birim alandan aktarılan ısı (W/m²) |
| Isıl iletkenlik | Malzemenin ısı iletim kapasitesi (W/m·K) |
| Taşınım katsayısı | Yüzey ile akışkan arasındaki ısı aktarımı (W/m²·K) |
| Temas ısıl direnci | Montajlı parçaların ara yüzeyindeki ısı geçişi |
| Sıcaklık gradyanı | Konuma bağlı sıcaklık değişimi |
Endüstriyel kullanım alanları
Savunma ve havacılık
Elektronik muhafazalar, yüksek sıcaklık bileşenleri ve termal koruma sistemleri.
Otomotiv
Fren diskleri, bataryalar, motor bileşenleri ve elektronik kontrol üniteleri.
Enerji ve makine imalatı
Isı eşanjörleri, endüstriyel fırınlar ve proses ekipmanları.
Elektronik
PCB, güç modülleri, soğutucular ve termal yönetim sistemleri.
Tasarım ve ürün geliştirmeye katkısı
Termal analizler, fiziksel prototip öncesinde farklı malzeme, geometri ve soğutma alternatiflerinin karşılaştırılmasını sağlar. Kritik sıcaklık bölgeleri erken aşamada belirlenebilir; uygun analiz senaryoları sayesinde test planları daha bilinçli hazırlanabilir. Bununla birlikte simülasyon sonuçları malzeme verilerine, sınır koşullarına, ağ kalitesine ve doğrulamaya bağlıdır; fiziksel testin otomatik olarak yerine geçmez.
FE-TECH İleri Mühendislik ile mühendislik yaklaşımı
FE-TECH İleri Mühendislik, sayısal simülasyon ve ileri mühendislik yaklaşımıyla ürün geliştirme kararlarının teknik verilerle desteklenmesine odaklanır. ANSYS tabanlı termal analiz yöntemleri, ürünlerin gerçekçi çalışma koşullarındaki sıcaklık dağılımını ve termal risklerini değerlendirmek için güçlü araçlar sunar. Projenizin termal analiz ihtiyaçları hakkında FE-TECH ile iletişime geçebilirsiniz.
